Prečo sú ozubené kolesá nevyhnutné pre spoľahlivý prenos výkonu?

2026-09-02 0 Nechajte mi správu

Ozubené kolesású základné mechanické komponenty používané na prenos rotačného pohybu a mechanickej sily prostredníctvom systémov poháňaných reťazou. Na rozdiel od konvenčných ozubených kolies, ktoré do seba priamo zapadajú, ozubené kolesá zaberajú s článkami reťaze, čím vytvárajú pozitívne a spoľahlivé prevodové spojenie. Sú široko používané v dopravníkoch, poľnohospodárskych strojoch, priemyselných zariadeniach, baliacich systémoch, motocykloch, bicykloch a mnohých ďalších mechanických aplikáciách.

Výber správneho ozubeného kolesa vyžaduje viac než len prispôsobenie vonkajšieho priemeru. Rozstup, profil zubov, veľkosť otvoru, materiál, kompatibilita reťaze, prevádzková rýchlosť, nosnosť, mazanie a podmienky prostredia ovplyvňujú životnosť a účinnosť prevodovky. Táto príručka vysvetľuje kľúčové úvahy, ktoré by kupujúci, inžinieri a výrobcovia zariadení mali pochopiť pri výbere ozubených kolies pre nové zariadenia alebo náhradné aplikácie.

Obsah

Čo sú ozubené kolesá?
Ako fungujú ozubené kolesá
Kľúčové vlastnosti a konštrukcia
Bežné aplikácie ozubených kolies
Materiály používané pre ozubené kolesá
Dôležité faktory výberu
Ozubené kolesá vs. konvenčné ozubené kolesá
Údržba a odstraňovanie problémov
Čo by si mal kupujúci skontrolovať pred objednaním
Často kladené otázky
Záverečné myšlienky

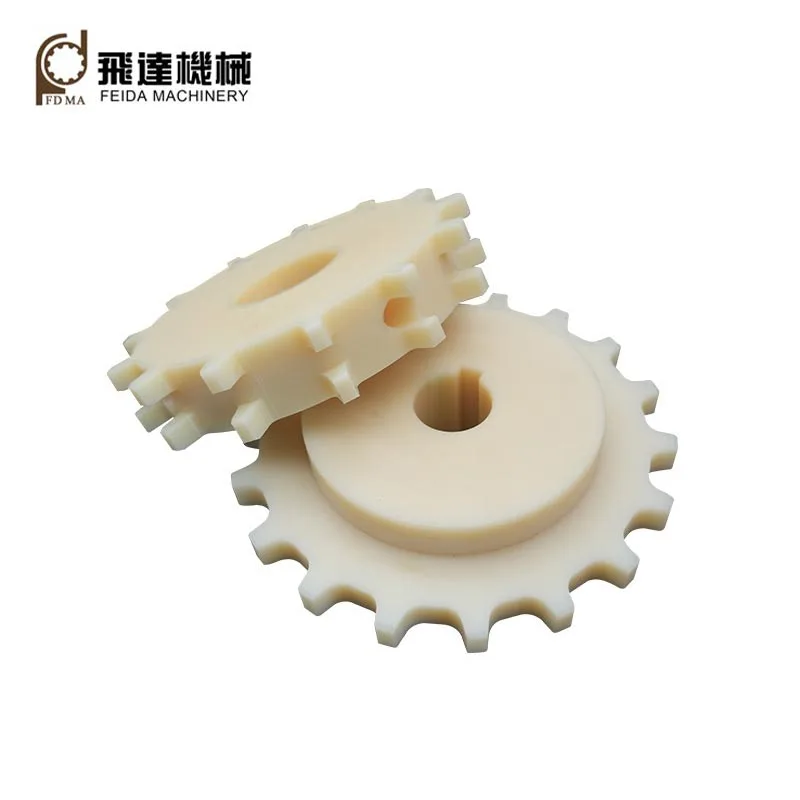

Čo sú ozubené kolesá?

Ozubené kolesá sú ozubené mechanické komponenty určené na záber s reťazou a prenos rotačného pohybu. Zuby zapadajú do medzier medzi článkami reťaze a umožňujú prenos krútiaceho momentu z hnacieho hriadeľa na hnaný hriadeľ. Tento pozitívny záber odlišuje systémy reťazových kolies od prevodových mechanizmov na báze trenia.

Typické ozubené koleso môže pozostávať z centrálneho vývrtu, náboja, tela a presne opracovaných zubov. V závislosti od vybavenia môžu byť ozubené kolesá vyrábané ako jednoduché doskové komponenty alebo ako konštrukcie s väčším nábojom určené pre náročné aplikácie.

V priemyselných strojoch správne navrhnuté ozubené kolesá pomáhajú udržiavať predvídateľný pohyb pri zvládaní náročných prevádzkových podmienok. Ich relatívne jednoduchá konštrukcia ich robí praktickými aj pre zariadenia, ktoré vyžadujú pravidelnú výmenu alebo údržbu.

Ako fungujú ozubené kolesá

Princíp fungovania je jednoduchý. Hnacie ozubené koleso je spojené s otočným hriadeľom. Keď sa ozubené koleso otáča, jeho zuby zaberajú s valčekmi reťaze alebo článkami reťaze. Reťaz sa pohybuje okolo ozubeného kolesa a prenáša mechanickú silu na ďalšie ozubené koleso pripojené k hnanému hriadeľu.

Vzťah medzi veľkosťou reťazového kolesa a rýchlosťou reťaze priamo ovplyvňuje prevodový systém. Menšie hnacie ozubené koleso môže produkovať iný pomer rýchlosti a krútiaceho momentu v porovnaní s väčším ozubeným kolesom. Inžinieri preto musia pri navrhovaní strojového zariadenia zvážiť počet zubov a zamýšľaný prevodový pomer.

Praktický bod:Ozubené koleso by malo vždy zodpovedať správnej špecifikácii reťaze. Dokonca aj vysokokvalitné reťazové koleso môže zaznamenať zrýchlené opotrebovanie, ak je rozteč reťaze, priemer valčeka, profil zubov alebo zarovnanie nevhodné.

Kľúčové vlastnosti a konštrukcia

Aj keď sa ozubené koleso môže zdať jednoduché, niekoľko rozmerových a konštrukčných detailov určuje, či komponent bude fungovať spoľahlivo.

Funkcia	Funkcia	Prečo na tom záleží
Zuby	Zapojte sa do reťaze	Ovplyvnite hladký chod a opotrebovanie
Smola	Definuje kompatibilitu reťaze s ozubeným kolesom	Nesprávny sklon môže brániť správnemu zapojeniu
Bore	Spája ozubené koleso s hriadeľom	Musí zodpovedať rozmerom hriadeľa a spôsobu montáže
Hub	Poskytuje montážnu podporu	Dôležité pre veľké zaťaženie a stabilitu hriadeľa
Profil zubov	Ovláda zapojenie reťaze	Ovplyvňuje hluk, vibrácie a životnosť

Bežné aplikácie ozubených kolies

Vďaka všestrannosti reťazového prevodu sú ozubené kolesá vhodné pre mnohé mechanické systémy. Ich schopnosť prenášať značné zaťaženie bez spoliehania sa na trenie je obzvlášť užitočná v priemyselnom prostredí.

Dopravníkové systémy

Ozubené kolesá poháňajú reťaze dopravníkov a pomáhajú presúvať materiály cez výrobné a logistické zariadenia.

Poľnohospodárske stroje

Systémy poháňané reťazou sa bežne používajú v zariadeniach vystavených náročnému zaťaženiu a vonkajším podmienkam.

Baliace zariadenia

Systémy reťazových kolies podporujú synchronizovaný pohyb v automatizovaných výrobných a baliacich linkách.

Priemyselné stroje

Používajú sa pri manipulácii s materiálom, spracovaní, montáži a iných mechanických prevodových systémoch.

Ozubené kolesá sa nachádzajú aj v motocykloch, bicykloch, kompaktných strojoch, zdvíhacích zariadeniach, strojoch na spracovanie potravín a špecializovaných automatizačných systémoch.

Materiály používané pre ozubené kolesá

Výber materiálu má priamy vplyv na odolnosť proti opotrebovaniu, nosnosť, odolnosť proti korózii, rozmerovú stálosť a celkovú životnosť. Správna voľba závisí skôr od aplikácie, než od jednoduchého výberu najtvrdšieho dostupného materiálu.

Materiál	Typické výhody	Vhodné podmienky
Uhlíková oceľ	Pevnosť, opracovateľnosť, efektívnosť nákladov	Všeobecné priemyselné aplikácie
Legovaná oceľ	Vyššia pevnosť a odolnosť proti opotrebovaniu	Prenosové systémy pre veľké zaťaženie
Nerezová oceľ	Odolnosť proti korózii	Prostredie citlivé na vlhkosť a hygienické prostredie
Engineering Plastics	Nízka hmotnosť a znížená hlučnosť	Ľahké a špecializované aplikácie

Dôležité faktory výberu

Výber ozubených kolies iba na základe vizuálnych rozmerov je jednou z najčastejších príčin predčasných problémov s prevodovkou. Kupujúci a inžinieri by mali pred zadaním objednávky vyhodnotiť kompletné prevádzkové prostredie.

Kompatibilita reťaze:Potvrďte sériu reťaze, rozstup, rozmery valčekov a ďalšie relevantné špecifikácie.
Počet zubov:Vyberte vhodný počet zubov podľa požiadaviek na rýchlosť, krútiaci moment a prevodový pomer.
Rozmery vŕtania a hriadeľa:Skontrolujte priemer otvoru, drážku pre pero, požiadavky na nastavovaciu skrutku a montážnu konfiguráciu.
Kapacita zaťaženia:Zvážte nepretržité zaťaženie, špičkové zaťaženie, nárazové zaťaženie a počiatočný krútiaci moment.
Prevádzková rýchlosť:Vysokorýchlostné systémy môžu vyžadovať starostlivú pozornosť geometrii zubov, rovnováhe, mazaniu a zarovnaniu.
Podmienky prostredia:Výber materiálu môže ovplyvniť prach, voda, chemikálie, teplota a vonkajšie pôsobenie.
Povrchová úprava:Tepelné spracovanie alebo ochranné nátery môžu v prípade potreby zlepšiť odolnosť proti opotrebovaniu alebo korózii.
Presnosť rozmerov:Správne opracovanie je nevyhnutné pre konzistentné zapojenie reťaze a stabilnú prevádzku.

Kontrolný zoznam kupujúceho:Pred objednaním si pripravte model reťaze, rozstup, počet zubov, priemer otvoru, rozmery náboja, detaily drážky, požiadavky na materiál, množstvo a podmienky použitia. Poskytnutie úplných informácií umožňuje výrobcovi presnejšie vyhodnotiť kompatibilitu.

Ozubené kolesá vs. konvenčné ozubené kolesá

Ozubené kolesá a konvenčné prevody prenášajú mechanickú silu, ale fungujú odlišne a sú vhodné pre rôzne konštrukcie systému.

Charakteristický	Systém ozubených kolies	Konvenčný prevodový systém
Prenosové médium	reťaz	Priamy záber prevodovky
Vzdialenosť medzi hriadeľmi	Dokáže sa prispôsobiť relatívne väčším stredovým vzdialenostiam	Zvyčajne sa hodí pre užšie usporiadanie hriadeľa
šmyk	Minimálne pri správnom zapojení reťaze	Minimálne so správnym záberom ozubených kolies
Údržba	Vyžaduje sa napnutie reťaze, mazanie a zarovnanie	Vyžaduje sa mazanie a zarovnanie ozubených kolies

Pre aplikácie vyžadujúce flexibilné polohovanie hriadeľa alebo relatívne dlhé stredové vzdialenosti môže byť praktickým riešením reťazový a reťazový prevod. Priame prevody môžu byť vhodnejšie tam, kde je primárnym záujmom kompaktná inštalácia, presné polohovanie a vysokorýchlostná prevádzka.

Údržba a odstraňovanie problémov

Dokonca aj presne vyrobené ozubené kolesá môžu trpieť predčasným opotrebovaním, keď je prevodový systém zle udržiavaný. Bežná preventívna údržba by sa mala týkať reťazového kolesa aj reťaze.

Skontrolujte opotrebovanie zubov:Hákovité, nabrúsené alebo nerovnomerné zuby môžu naznačovať nadmerné opotrebovanie alebo problémy súvisiace s reťazou.
Skontrolujte napnutie reťaze:Nadmerná vôľa alebo nadmerné napätie môže zvýšiť mechanické namáhanie.
Overte zarovnanie:Nesprávne nastavené ozubené kolesá môžu spôsobiť nerovnomerné zaťaženie a zrýchlené opotrebovanie reťaze.
Udržujte mazanie:Vhodné mazanie znižuje trenie a pomáha kontrolovať opotrebovanie.
Skontrolujte montáž:Uvoľnené upevňovacie prvky, poškodené drážky pre pero alebo pohyb hriadeľa by sa mali okamžite opraviť.
V prípade potreby vymeňte opotrebované komponenty spolu:Inštalácia nového ozubeného kolesa s veľmi opotrebovanou reťazou môže znížiť životnosť nového komponentu.

Varovné signály:Abnormálny hluk, vibrácie, skákanie reťaze, nerovnomerné opotrebovanie zubov, nadmerné teplo a nestály pohyb by sa nemali ignorovať. Tieto príznaky môžu naznačovať nesprávne zarovnanie, nedostatočné mazanie, nesprávne napnutie alebo nekompatibilitu komponentov.

Čo by si mal kupujúci skontrolovať pred objednaním

Nákup ozubených kolies pre priemyselné stroje nie je len porovnanie cien. Nízkonákladový komponent, ktorý nezodpovedá reťazi alebo prevádzkovým podmienkam, môže mať za následok prestoje, opakovanú výmenu a vyššie náklady na údržbu.

Požiadajte o úplné špecifikácie rozmerov.
Potvrďte kompatibilitu s existujúcim alebo plánovaným reťazcom.
Skontrolujte dostupné materiály a možnosti tepelného spracovania.
Overte tolerancie obrábania pre kritické rozmery.
V prípade potreby prediskutujte vlastné požiadavky na vŕtanie, drážku, náboj a zub.
Objasnite výrobné množstvá a požiadavky na balenie pre hromadné objednávky.
Pre komplikované aplikácie si vyžiadajte technické výkresy alebo vzorky.
Vyhodnoťte výrobné možnosti dodávateľa a proces kontroly kvality.

Pre výrobcov strojov OEM môžu byť prispôsobené ozubené kolesá obzvlášť cenné. Komponent môže byť vyrobený okolo skutočných rozmerov hriadeľa zariadenia, požiadaviek na prevodovku, inštalačných obmedzení a očakávaného pracovného prostredia namiesto toho, aby sa dizajn stroja prinútil prispôsobiť štandardnému komponentu.

Prečo záleží na výrobnej kapacite

Konzistentná geometria zubov, presné rozmery rozstupu, spoľahlivá kontrola materiálu a stabilné procesy obrábania sú dôležité pre výkon reťazového kolesa. Skúsení výrobcovia môžu tiež pomôcť zákazníkom určiť, či je vhodné štandardné ozubené koleso alebo či by prispôsobený dizajn lepšie vyhovoval požiadavkám aplikácie.

Jinjiang Feida Machinery Co., Ltd.poskytuje výrobné riešenia súvisiace so strojmi a môže podporovať zákazníkov, ktorí požadujú ozubené kolesá a iné prevodové komponenty pre priemyselné zariadenia a prispôsobené aplikácie.

Často kladené otázky

Aký je hlavný účel ozubeného kolesa?

Ozubené koleso prenáša rotačný pohyb a mechanickú silu cez reťaz. Jeho zuby zaberajú s reťazou a vytvárajú pozitívny mechanický prenos medzi hriadeľmi.

Ako zistím, ktoré ozubené koleso sa hodí k mojej reťazi?

Skontrolujte sériu reťaze, rozstup, rozmery valčekov, požiadavky na profil zubov a ďalšie príslušné špecifikácie. Ozubené koleso musí byť kompatibilné s presne používanou reťazou.

Dajú sa ozubené kolesá prispôsobiť?

áno. V závislosti od možností výrobcu je možné reťazové kolesá prispôsobiť v oblastiach, ako je počet zubov, priemer otvoru, drážka pre pero, rozmery náboja, materiál, povrchová úprava a celkové rozmery.

Čo spôsobuje rýchle opotrebovanie zubov ozubených kolies?

Bežné príčiny zahŕňajú nadmerne opotrebovanú reťaz, nesprávne napnutie reťaze, zlé mazanie, nesúososť hriadeľa, nadmerné zaťaženie, nevhodný materiál a nesprávne prispôsobenie reťazového kolesa a reťaze.

Sú oceľové ozubené kolesá vhodné pre náročné aplikácie?

Oceľ je široko používaná pre priemyselné reťazové kolesá kvôli jej pevnosti a obrobiteľnosti. Pre náročné aplikácie môže legovaná oceľ a vhodné tepelné spracovanie poskytnúť zlepšenú odolnosť proti opotrebovaniu a schopnosť zvládať záťaž.

Ako môžem predĺžiť životnosť ozubeného kolesa?

Používajte kompatibilnú reťaz, udržujte správne zarovnanie a napnutie, zabezpečte vhodné mazanie, vyhýbajte sa nadmernému zaťaženiu, pravidelne kontrolujte zuby a vymeňte silne opotrebované reťaze a ozubené kolesá skôr, ako spôsobia druhotné poškodenie.

Záverečné myšlienky

Ozubené kolesá hrajú základnú úlohu v reťazových prenosových systémoch. Vďaka ich jednoduchému princípu činnosti, pozitívnemu zapojeniu, flexibilným možnostiam inštalácie a schopnosti zvládnuť široký rozsah záťaží sú cenné v priemyselných a mechanických aplikáciách.

Kľúčom k spoľahlivému výkonu je výber ozubeného kolesa ako súčasti kompletného prevodového systému, a nie ako s ním zaobchádzať ako s izolovaným komponentom. Pred výrobou alebo výmenou by sa mala posúdiť kompatibilita reťaze, počet zubov, stúpanie, materiál, rozmery otvoru, zaťaženie, rýchlosť, zarovnanie, mazanie a podmienky prostredia.

V prípade projektov OEM, náhradných komponentov a prispôsobených strojových aplikácií môže spolupráca so skúseným výrobcom pomôcť znížiť problémy s kompatibilitou a zlepšiť dlhodobú prevádzkovú spoľahlivosť.

Potrebujete ozubené kolesá pre svoje stroje?

Či už potrebujete štandardné ozubené kolesá, prispôsobené komponenty prevodovky alebo OEM riešenia,Jinjiang Feida Machinery Co., Ltd. vám môže pomôcť vyhodnotiť vhodné špecifikácie pre vašu aplikáciu. Kontaktujte nás, aby sme prediskutovali vaše požiadavky, rozmery, preferencie materiálu, množstvo výroby a potreby prispôsobenia.

Kontaktujte násdnes preskúmať spoľahlivé riešenie ozubeného kolesa pre vaše stroje.
