Čo robí kovové priame kužeľové kolesá spoľahlivými pre priemyselný prenos energie?

2026-09-18 0 Nechajte mi správu

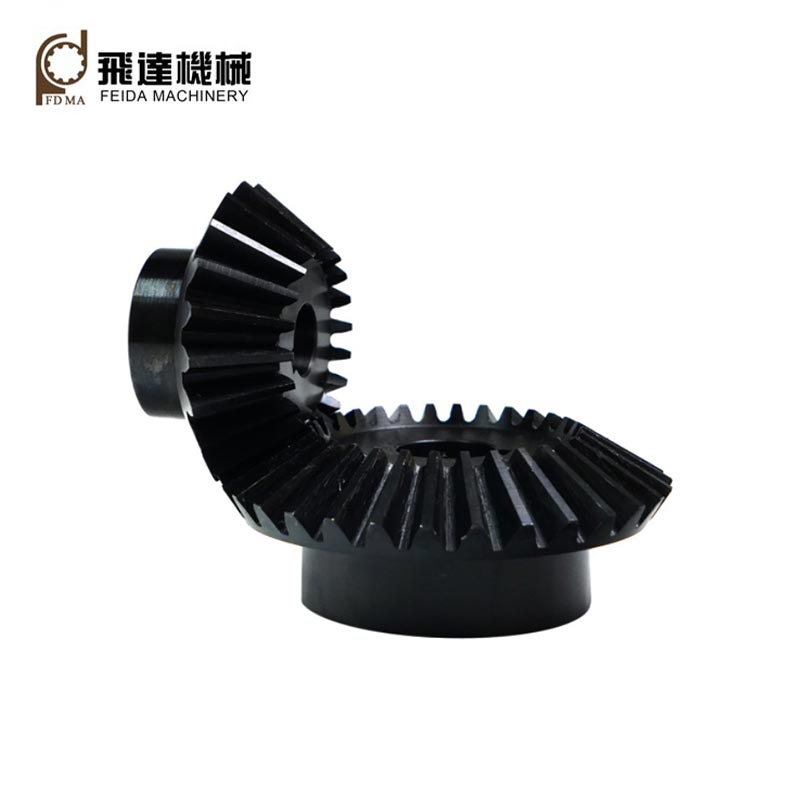

Kovové priame kužeľové kolesású kompaktné mechanické komponenty určené na prenos rotačného pohybu a krútiaceho momentu medzi pretínajúcimi sa hriadeľmi, bežne tam, kde je potrebná zmena smeru prevodu. Geometria priamych zubov im dáva relatívne jednoduchú konštrukciu a robí ich vhodnými pre mnohé priemyselné mechanizmy, kde je dôležitý spoľahlivý prenos energie, kompaktná inštalácia, kontrolovateľné výrobné náklady a jednoduchá údržba.

Pre kupujúcich však výber vhodného prevodu zahŕňa oveľa viac ako len výber priemeru alebo počtu zubov. Stupeň materiálu, tvrdosť, prevodový pomer, tlakový uhol, usporiadanie hriadeľa, presnosť zubov, šírka čela, prevádzková rýchlosť, mazanie, presnosť montáže a očakávané zaťaženie, to všetko ovplyvňuje skutočný výkon. Táto príručka vysvetľuje kľúčové aspekty v praxi a ukazuje, ako môže správne špecifikovaný prevod pomôcť znížiť predčasné opotrebovanie, nadmerný hluk, nesúlad rozmerov a neočakávané náklady na údržbu.

Obsah

Čo sú kovové priame kužeľové kolesá
Kľúčové štrukturálne vlastnosti
Úvahy o materiáli a tepelnom spracovaní
Ako dizajn ovplyvňuje výkon
Priemyselné aplikácie
Čo by si mal kupujúci skontrolovať pred objednaním
Výroba a kontrola kvality
Bežné problémy a ich príčiny
Priame kužeľové kolesá a špirálové kužeľové kolesá
Prispôsobené kovové priame kužeľové kolesá
Často kladené otázky
Záver

1. Čo sú kovové priame kužeľové kolesá

Kovové priame kužeľové kolesá sú kužeľové kolesá s priamymi zubami usporiadanými pozdĺž povrchu rozstupového kužeľa. Keď pár kužeľových ozubených kolies zaberá, môžu prenášať pohyb medzi pretínajúcimi sa hriadeľmi a zároveň meniť smer prenosu sily.

V porovnaní s valcovými čelnými kolesami je geometria kužeľového kolesa viac trojrozmerná, pretože rozmery jeho zubov sa menia po šírke čela. Tvar zuba, rozstupový kužeľ, uhol hriadeľa, čelná šírka, vôľa a montážna poloha sa preto musia považovať za úplný systém a nie za izolované rozmery.

Priame kužeľové prevody sú obzvlášť atraktívne, keď aplikácia nevyžaduje hladký vysokorýchlostný záber spojený so zložitejšími konštrukciami zakrivených zubov. Ich pomerne jednoduché usporiadanie zubov môže byť tiež výhodné pre určité mechanické systémy s nízkou až strednou rýchlosťou, kompaktné zariadenia, pohony strojov a náhradné aplikácie.

Kľúčový bod: Priame kužeľové koleso by malo byť špecifikované podľa celého prevodového systému – nielen podľa vonkajšieho priemeru alebo počtu zubov.

2. Kľúčové štrukturálne vlastnosti

Spoľahlivý prevod začína jasným pochopením jeho geometrie. Niekoľko parametrov priamo ovplyvňuje kompatibilitu, nosnosť a inštaláciu.

Parameter	Prečo na tom záleží	Záujem kupujúceho
Počet zubov	Ovplyvňuje prevodový pomer a geometriu.	Musí zodpovedať zodpovedajúcemu výstroju.
Priemer rozstupu	Určuje základné rozmery ozubených kolies.	Dôležité pre inštalačný priestor.
Šírka tváre	Ovplyvňuje kontakt zubov a rozloženie zaťaženia.	Musí vyhovovať zamýšľanému zaťaženiu.
Uhol hriadeľa	Definuje relatívnu orientáciu hriadeľov.	Rozhodujúce pre kompatibilitu párovania.
Vôľa	Poskytuje potrebnú prevádzkovú vôľu.	Nadmerná alebo nedostatočná vôľa môže spôsobiť problémy.

3. Úvahy o materiáli a tepelnom spracovaní

Výber materiálu je jedným z najdôležitejších rozhodnutí pri nákupe kovových ozubených kolies. Prevod používaný v ľahko zaťaženom baliacom mechanizme má veľmi odlišné požiadavky od ozubeného prevodu pracujúceho nepretržite pri vysokom krútiacom momente.

Bežné technické možnosti zahŕňajú uhlíkové ocele, legované ocele, nehrdzavejúce ocele a ďalšie špecializované druhy kovov. Vhodný materiál závisí od zaťaženia, prevádzkového prostredia, vystavenia korózii, rýchlosti, očakávanej životnosti, spôsobu výroby a dostupného tepelného spracovania.

uhlíková oceľ:Často sa uvažuje pre nákladovo citlivé mechanické aplikácie, kde platia mierne požiadavky na výkon.
Legovaná oceľ:Vhodné, keď sa vyžaduje vyššia pevnosť, odolnosť proti opotrebovaniu alebo schopnosť tepelného spracovania.
Nerezová oceľ:Užitočné tam, kde je dôležitým faktorom odolnosť proti korózii.
Tepelne upravená oceľ:Môže poskytnúť tvrdší pracovný povrch pri zachovaní vhodných vlastností jadra, ak je správne špecifikovaný.

Tepelné spracovanie by sa nikdy nemalo vyberať nezávisle od konštrukcie prevodu. Tvrdosť, prípadne hĺbku puzdra, vlastnosti jadra, rozmerovú stabilitu a následné požiadavky na konečnú úpravu, to všetko je potrebné posudzovať spoločne.

4. Ako dizajn ovplyvňuje výkon

Výkon prevodovky je určený interakciou medzi geometriou, materiálom, výrobnou presnosťou, inštaláciou, mazaním a prevádzkovými podmienkami. Teoreticky vhodný prevod môže stále fungovať zle, ak sú protiľahlé komponenty nesprávne zarovnané.

Načítať

Krútiaci moment a prenášaný výkon určujú požadovanú pevnosť zubov a celkové rozmery ozubených kolies.

Rýchlosť

Vyššia prevádzková rýchlosť môže zvýšiť citlivosť na presnosť zubov, vibrácie, mazanie a vyváženie.

Zarovnanie

Nesprávne zarovnanie hriadeľa alebo krytu môže spôsobiť nerovnomerný kontakt a urýchliť opotrebovanie zubov.

Mazanie

Správny výber a údržba maziva pomáha znižovať trenie, teplo a poškodenie povrchu.

5. Priemyselné aplikácie

Kovové priame kužeľové ozubené kolesá možno nájsť v mechanických systémoch, ktoré vyžadujú uhlový prenos sily bez toho, aby vyžadovali veľmi zložitú konfiguráciu ozubených kolies.

Zostavy priemyselných strojov a prevodoviek
Zariadenia na manipuláciu s materiálom
Baliace stroje
Dopravné systémy
Poľnohospodárske stroje
Obrábacie stroje a pomocné mechanizmy
Automobilové a automobilové mechanické systémy
Univerzálne zariadenia na prenos energie
Vlastné mechanické zostavy

Vhodnosť priamych kužeľových ozubených kolies závisí od skutočných prevádzkových podmienok. Aplikácie s náročnými požiadavkami na vysokú rýchlosť a nízku hlučnosť môžu vyžadovať inú konfiguráciu kužeľových ozubených kolies, zatiaľ čo jednoduchšie systémy môžu ťažiť z priamej geometrie priamych zubov.

6. Čo by si mali kupujúci skontrolovať pred objednaním

Mnoho problémov s nákupom sa vyskytuje, pretože kupujúci poskytne iba názov produktu a základný priemer. Pre náhradný alebo zákazkový prevod potrebuje výrobca dostatok informácií na reprodukciu zamýšľaného prevodového pomeru.

Počet zubov na pastorku a ozubenom kolese
Požadovaný prevodový pomer
Informácie o ihrisku alebo module
Tlakový uhol a príslušná geometria
Uhol hriadeľa
Vonkajší priemer a šírka čela
Požiadavky na priemer otvoru a drážku
Potrebný materiál
Požiadavky na tepelné spracovanie
Pracovná rýchlosť a krútiaci moment
Inštalačné rozmery
Požadované množstvo a plán výroby
Kontrola a požiadavky na rozmery

Ak je k dispozícii originálny prevod, poskytnutie výkresu, vzorky, fotografií s meraniami alebo kompletnej špecifikácie zariadenia môže výrazne znížiť chyby v komunikácii. Pre projekty výmeny sú informácie o páre ozubeného kolesa rovnako dôležité, pretože dva ozubené kolesá musia byť kompatibilné ako pár.

7. Výroba a kontrola kvality

Kvalita výroby priamo ovplyvňuje kontakt zubov, rozmerovú stálosť, chod a životnosť. Priame kužeľové kolesá majú kužeľovú geometriu, takže kontrola tvaru zubov a súvisiacich rozmerov vyžaduje vhodné vybavenie, nástroje, metódy merania a riadenie procesu.

Spoľahlivý výrobný proces bežne zahŕňa overenie materiálu, prípravu polotovaru, rezanie zubov, tepelné spracovanie v prípade potreby, konečnú úpravu, kontrolu rozmerov a overenie konečnej kvality. V závislosti od aplikácie sa kontrola môže týkať rozmerov zubov, hádzania, vôle, rozmerov diery, tvrdosti, stavu povrchu a spojovacieho výkonu.

Pri zákazkových priemyselných objednávkach by sa kupujúci mali tiež opýtať, ako sa schvaľujú výrobné vzorky a ako sa zachováva rozmerová konzistencia počas dávkovej výroby. Dodávateľ schopný jasne komunikovať o výkresoch, toleranciách, materiáloch a požiadavkách na kontrolu môže pomôcť predísť nákladným prerábkam.

8. Bežné problémy a ich príčiny

Pozorovaný problém	Možná príčina	Odporúčaná kontrola
Abnormálny hluk	Zlé zarovnanie, nevhodný kontakt, nadmerná vzdialenosť alebo prevádzkové podmienky.	Skontrolujte upevnenie, vôľu, mazanie a kontakt zubov.
Rýchle opotrebovanie zubov	Vysoké zaťaženie, nedostatočné mazanie, znečistenie alebo nevhodná tvrdosť.	Skontrolujte zaťaženie, mazivo, materiál a stav povrchu.
Nerovnomerný kontakt	Nesúososť hriadeľa alebo nesúlad rozmerov.	Skontrolujte montážnu polohu a rozmery ozubeného kolesa.
Predčasné zlyhanie	Preťaženie, nárazové zaťaženie, nesprávny materiál alebo nedostatočná konštrukčná rezerva.	Prepočítajte prevádzkové podmienky a skontrolujte špecifikácie prevodovky.

9. Priame kužeľové kolesá a špirálové kužeľové kolesá

Priame aj špirálové kužeľové kolesá prenášajú výkon medzi pretínajúcimi sa hriadeľmi, ale geometria ich zubov sa líši. Priame kužeľové kolesá používajú rovné kužeľové zuby, zatiaľ čo špirálové kužeľové kolesá používajú zakrivené zuby.

Funkcia	Priame kužeľové ozubené koleso	Špirálové kužeľové ozubené koleso
Forma zubov	Rovno	Zakrivené
Zložitosť výroby	Vo všeobecnosti jednoduchšie	Vo všeobecnosti zložitejšie
Typická sila aplikácie	Mnoho systémov s nízkou až strednou rýchlosťou	Často sa vyberá pre náročné aplikácie s hladkým chodom
Prevádzkové vlastnosti	Jednoduché a priame zapojenie zubov	Postupnejšie zapojenie zubov

Vhodná konfigurácia závisí od rýchlosti, zaťaženia, požiadaviek na hluk, inštalačného priestoru, výrobnej kapacity a celkových požiadaviek na systém. Ozubené koleso by sa preto malo vyberať podľa stroja a nie porovnávaním štýlov zubov v izolácii.

10. Prispôsobené kovové priame kužeľové kolesá

Štandardné prevody sú vhodné, keď existujúce rozmery zodpovedajú stroju. Mnohé priemyselné projekty však vyžadujú prispôsobené prevody, pretože dostupný inštalačný priestor, usporiadanie hriadeľa, zaťaženie, montážne rozhranie alebo náhradné rozmery nie sú štandardné.

Spoločnosť Jinjiang Feida Machinery Co., Ltd. môže byť zvažovaná pre projekty, ktoré vyžadujú prispôsobené kovové komponenty prevodovky na základe technických výkresov, vzoriek, rozmerových požiadaviek alebo informácií o aplikácii. Pre B2B kupujúcich je najužitočnejším východiskovým bodom úplná technická špecifikácia, a nie jednoduché vyžiadanie ceny za „priame kužeľové kolesá“.

Praktický prehľad prispôsobenia

Pri kontaktovaní výrobcu si pripravte:

Výkresy ozubených kolies alebo súbory CAD
Počet zubov a prevodový pomer
Informácie o module alebo ihrisku
Uhol hriadeľa a montážne rozmery
Požiadavky na materiál a tvrdosť
Prevádzkový krútiaci moment a otáčky
Požadované množstvo
Prostredie aplikácie
Požiadavky na kontrolu a toleranciu
Cieľový harmonogram doručenia

Tieto informácie umožňujú výrobcovi posúdiť, či navrhovaná konštrukcia, materiál, cesta obrábania a požiadavky na kvalitu sú kompatibilné so zamýšľanou aplikáciou.

11. Často kladené otázky

Sú kovové priame kužeľové kolesá vhodné pre priemyselné stroje?

áno. Môžu byť použité v mnohých priemyselných prevodových systémoch, kde sú potrebné pretínajúce sa hriadele a uhlový prenos sily. Vhodnosť závisí od aktuálneho krútiaceho momentu, rýchlosti, pracovného cyklu, zarovnania, požiadaviek na hluk a podmienok prostredia.

Aký materiál sa bežne používa na kovové kužeľové kolesá?

Uhlíkové ocele a legované ocele sú bežnou voľbou, zatiaľ čo nehrdzavejúca oceľ a iné špecializované materiály môžu byť vybrané pre konkrétne prostredie. Príslušná trieda by sa mala určiť podľa zaťaženia, opotrebovania, korózie, tepelného spracovania a výrobných požiadaviek.

Je možné prispôsobiť priame kužeľové kolesá?

áno. Prispôsobenie môže zahŕňať počet zubov, modul, rozmery, vŕtanie, drážku pre pero, uhol hriadeľa, materiál, tvrdosť, tolerancie a ďalšie požiadavky na rozhranie. Inžinierske výkresy alebo vzorky môžu spresniť proces prispôsobenia.

Ako možno znížiť hluk prevodovky?

Hluk môže byť ovplyvnený presnosťou zubov, vôľou, zarovnaním, stavom povrchu, mazaním, rýchlosťou otáčania a tuhosťou montáže. Mala by sa skontrolovať celá zostava prevodovky namiesto toho, aby sa predpokladalo, že je zodpovedný iba prevodový stupeň.

Aké informácie by som mal poskytnúť pri vyžiadaní cenovej ponuky?

Ak je to možné, poskytnite výkresy alebo vzorky spolu s počtom zubov, modulom alebo rozstupom, rozmermi, materiálom, tvrdosťou, uhlom hriadeľa, detailmi otvoru, prevádzkovými podmienkami, množstvom a požiadavkami na kontrolu. Kompletnejšie technické informácie vo všeobecnosti zefektívňujú komunikáciu s ponukou a výrobou.

Ako dlho môže fungovať kovové kužeľové koleso?

Životnosť sa výrazne líši v závislosti od zaťaženia, rýchlosti, materiálu, tepelného spracovania, mazania, zarovnania, znečistenia, pracovného cyklu a presnosti výroby. Neexistuje univerzálna hodnota životnosti, ktorá by platila pre každú aplikáciu prevodovky.

12. Záver

Kovové priame kužeľové prevody zostávajú praktickým riešením pre mechanické systémy, ktoré potrebujú spoľahlivý uhlový prenos sily cez pretínajúce sa hriadele. Vďaka ich relatívne priamej geometrii zubov sú užitočné v širokom spektre strojov, najmä ak aplikácia kladie väčší dôraz na spoľahlivý prevod, kompaktnú inštaláciu, riadené výrobné požiadavky a udržiavateľnosť ako na extrémne tichú vysokorýchlostnú prevádzku.

Pre kupujúcich je najdôležitejším krokom zosúladenie špecifikácie výstroja s reálnym prevádzkovým prostredím. Pred začatím výroby je potrebné zvážiť počet zubov, geometriu, materiál, tvrdosť, šírku čela, uhol hriadeľa, rýchlosť, krútiaci moment, zarovnanie, mazanie a výrobné tolerancie.

Či už potrebujete náhradné komponenty, výrobné šarže alebo diely prevodovky na mieru, jasná technická komunikácia môže pomôcť znížiť problémy s kompatibilitou a zbytočné náklady na vývoj.Jinjiang Feida Machinery Co., Ltd.môže pracovať so zákazníkmi na prispôsobených požiadavkách na výstroj na základe projektových špecifikácií a potrieb aplikácie.

Potrebujete vlastné kovové priame kužeľové kolesá?

Podeľte sa o svoj výkres, vzorku, rozmery, požiadavky na materiál alebo podrobnosti o aplikácii so spoločnosťou Jinjiang Feida Machinery Co., Ltd. Náš tím vám môže pomôcť vyhodnotiť špecifikácie a prediskutovať vhodné prispôsobené riešenie prevodovky pre vaše stroje. Kontaktujte nás.
