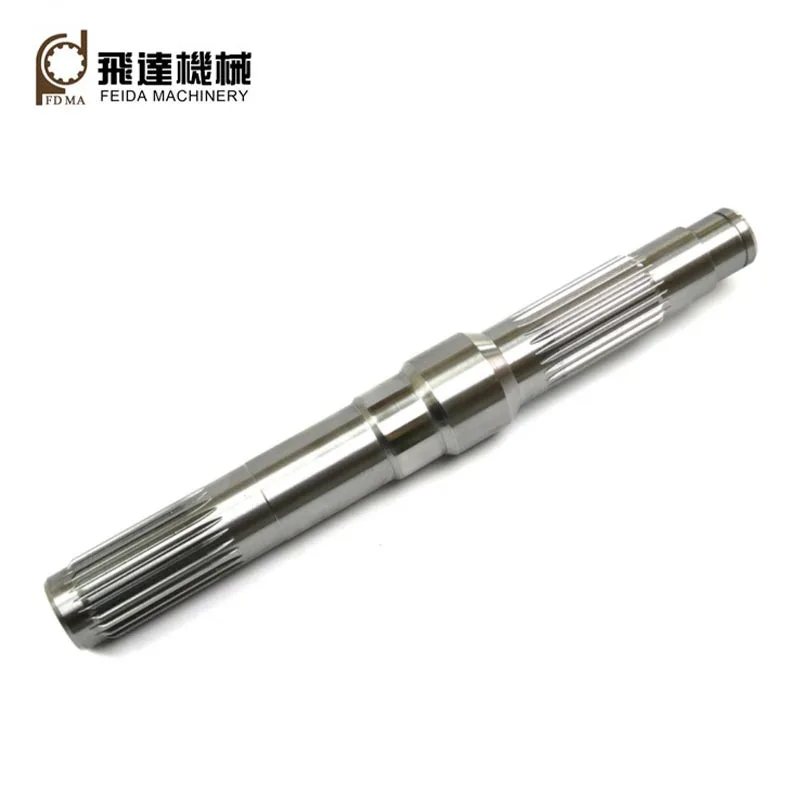

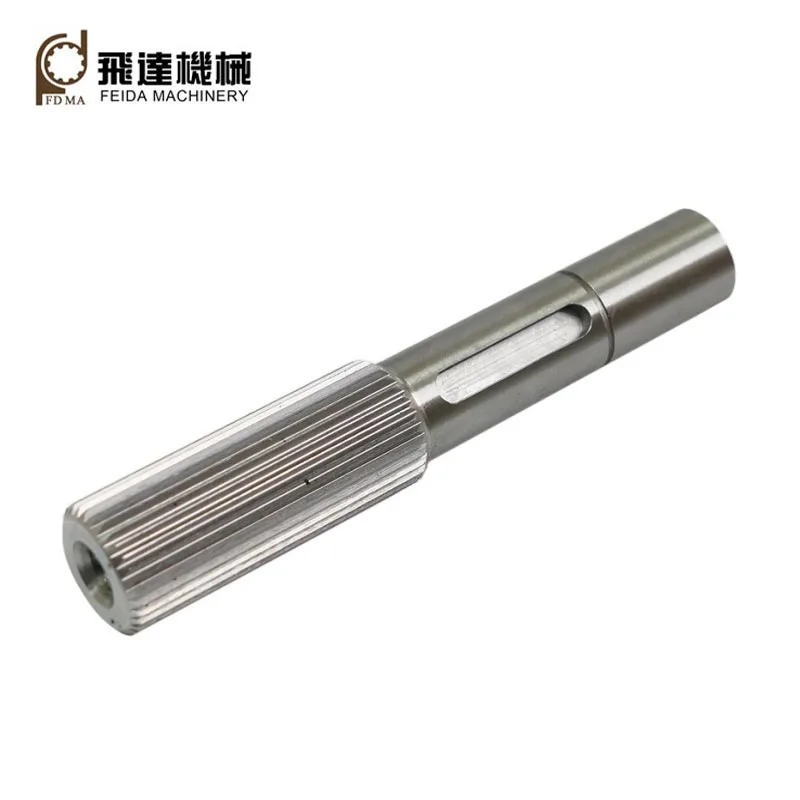

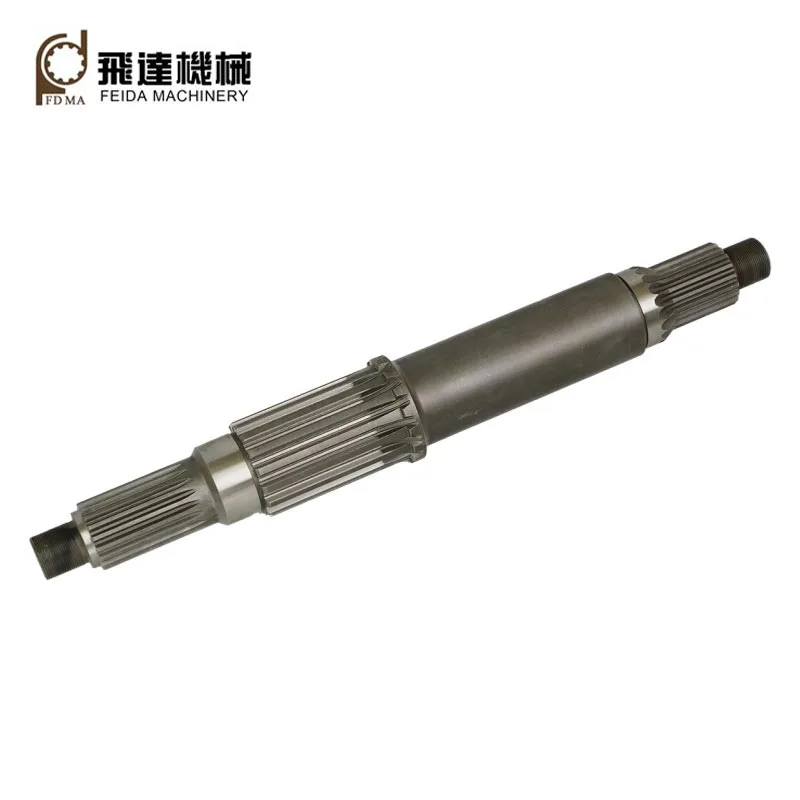

Drážkové hriadele

Prispôsobené továrňou Feida Machinery, drážkové hriadele sú mechanické komponenty, ktoré majú hrebene alebo zuby a funkciu záberom s drážkami v protiľahlých komponentoch, prenášaním krútiaceho momentu na protiľahlé komponenty.Okrem toho vysielanie krútiaci moment, majú tiež funkcie, ako je absorbovanie nesúosovosti, zvýšenie pevnosti, zníženie vibrácií a hluk, zjednodušenie montáže a demontáže, axiálne posúvanie atď.

Dva bežné typy

1. Obdĺžnikové: Vďaka svojim rovným zubom s pravouhlými (plochými) vrcholmi a koreňmi majú výhody jednoduchý dizajn, nízke výrobné náklady a ľahké opracovanie a kontrola.
2. Evolventa: Majú evolventné krivky (podobné zubom ozubeného kolesa), zaoblené korene zubov, rovnomerný rozstup, čo vedie k funkcia samocentrovania, vysoká nosnosť, vysoká pevnosť a zameniteľnosť.

Základný parameter

Modul:M0,5-5
Stupeň presnosti: ISO/DIN 6-10
Počet zubov: čím viac zubov, tým vyššia nosnosť
Uhol tlaku: bežné hodnoty sú 30, 37,5 a 45 stupňov.
Menší tlakový uhol dáva vyššiu nosnosť; väčšie uhly sú lepšie pre posuvné spojenia.
Priemer rozstupu: teoretická referenčná kružnica.

Aplikácia

Evolventné drážkové hriadele sú vhodné pre spojenia s veľkým zaťažením, vysokými požiadavkami na presnosť centrovania a veľké rozmery. Zvyčajne sa používajú v širokom spektre aplikácií, ako sú automobilové hnacie systémy, riadenie mechanizmy, lodné motory, vrtuľové systémy, navijaky, letecké motory, prevodovky, diferenciály, prevodovky atď.

Po viac ako 30 rokoch vývoja má Feida Machinery teraz tri továrne: jednu na mechanickú prevodovku komponenty, jeden pre presné diely na mieru a jeden pre plechové diely. Sme schopní vyrábať vysokokvalitné spline hriadele využívajúce techniky CNC drážkového spracovania (napr. frézovanie, tvarovanie, preťahovanie, brúsenie atď.) a vysokokvalitné surové materiály (napr. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 atď.).

Celý proces obrábania

Suroviny → Kovanie → Sústruženie → Spline spracovanie → Frézovanie → Tepelné spracovanie → Brúsenie → Kontrola → Balenie a doprava

Hlavné výrobné zariadenia

S viac ako 30-ročným vývojom má Feida Machinery kompletnú sadu pokročilej výroby vybavenie vrátane CNC sústruh, CNC fréza na ozubenie, CNC obrábačka ozubenia, CNC holiace stroje na ozubenie, CNC drážkovací stroj, CNC ozubenie brúska, CNC obrábacie centrum atď.

Tepelné spracovanie

Naše procesy tepelného spracovania zahŕňajú kalenie a popúšťanie, nauhličovanie a kalenie, vysokofrekvenčné kalenie, karbonitridovanie, nitridovanie atď. Prostredníctvom tepelného spracovania môžu byť mechanické vlastnosti našich drážkovaných hriadeľov optimalizované veľmi dobre.

FAQ

Ako zaručujete kvalitu presných dielov?

Feida prešla certifikáciou systému manažérstva kvality ISO:2015.
Implementujeme viacstupňový systém kontroly kvality (QC):
Počiatočná kontrola výrobku (FAI): Úplné overenie rozmerov pred spustením sériovej výroby.
Kontrola kvality počas procesu (IPQC): Kontroly odberu vzoriek každé 2–3 hodiny počas procesu obrábania.
100% finálna kontrola: Každý diel prechádza pred balením finálnou kontrolou rozmerov a povrchovej úpravy.

Aké sú vaše popredajné služby?

Zaviedli sme komplexný popredajný servisný systém, ktorý poskytuje včasnú technickú podporu a riešenia aby zákazníci nemali počas používania žiadne starosti.
